雙面銑床

雙面銑床THM800-長形料

雙面銑床THM800-方形料

立式強力銑床TVM300




雙面銑床-小型加工件

機台介紹

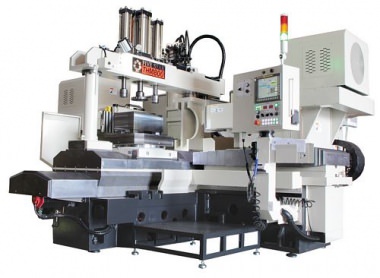

CNC 雙側式銑床
型號: THM800
規格: 800x800x300mm



























        多樣式切削條件功能設定

     採用FANUC 0IMF系統以及觸碰式螢幕,

    操作簡易完善。















規格(皮帶頭)

規格(皮帶頭)

NC數位雙面銑床-THM800

規格(齒輪頭)

規格(皮帶頭)

主軸
主軸直徑 150mm 相當BT60

Ø 100mm 相當BT50

主軸端面 200(軸付47.625mm) 128
主軸轉速 10-300rpm 10-350rpm
主要行程

旋轉工作台

600x600mm 600x600mm
X軸行程 1200mm 1200mm
YZ軸行程 450mm 450mm
主軸至工作臺中心距離

85-535mm

85-535mm
兩主軸間距離 220-1070mm 220-1070mm
工作臺面至主軸中心距離 198mm(248mm) 163mm(198mm)
工作臺分割角度 0/45/90/135˚ 0/45/90/135˚
最大載重量 2500kg 2500kg
加工範圍
工件最大工件範圍

四面加工

800x800x300mm

四面加工

800x800x230mm

工件最小工件範圍

四面加工

100x100x20mm

四面加工

100x100x20mm

倒角範圍 MaxC3 100-600 MaxC3 100-600
銑刀規格 315mm(425mm) 250mm(315mm)
進給

快速押送(X,Y,Z軸)

10x8x8m/min

10x8x8m/min

切削進給速度 1-5000mm/min 1-5000mm/min
手動進給 1-1500mm/min 1-1500mm/min
馬達規格
主軸馬達 30Hp 25Hp
X軸 5.5kw 5.5kw
Y軸 4.0kw 4.0kw
Z軸 4.0kw 4.0kw
其它
機械總重 18800kg 14800kg
機械佔地面積(x長x高)
標準附屬品

1.FANUC 0I-MF系統+觸控螢幕+人機對話系統
2.旋轉工作檯 x 1式
3.螺旋式自動清屑裝置
4.工具一式
5.半罩式板金
6.壓棒圓盤
7.工件測定裝置
8.工件定寸裝置
9.鐵屑吹氣裝置
10.照明裝置
11.三色指示燈


特別附屬品
