 機台介紹

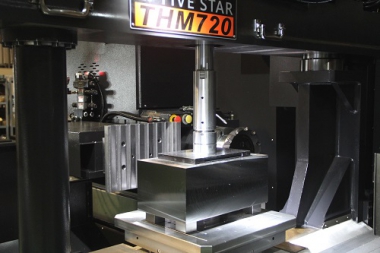

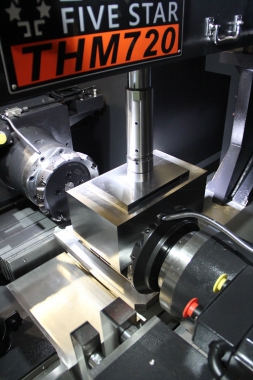

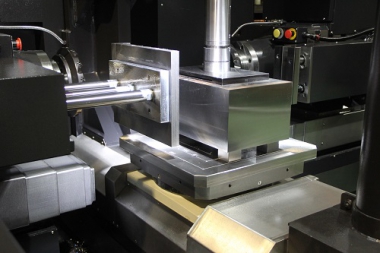

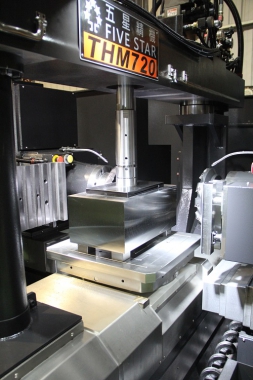

THM-720
| 型號： |
THM-720 |
| 規格： |
720x720x235mm |
 多樣式切削條件功能設定
採用FANUC 0IMF系統以及觸碰式螢幕,
操作簡易完善。
規格(皮帶頭)
規格(皮帶頭)

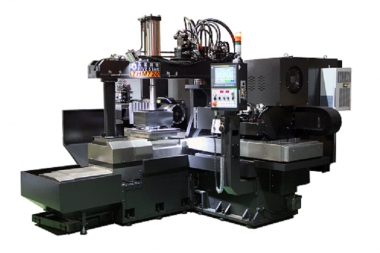

| NC數位雙面銑床-THM-720 |
規格(皮帶頭)
|
| 主軸 |
| 主軸直徑 |
Ø 100mm 相當BT50
|
| 主軸端面 |
128 |
| 主軸轉速 |
10-350rpm |
| 主要行程 |
|
旋轉工作台
|
600x600mm |
| X軸行程 |
1200mm |
| YZ軸行程 |
450mm |
| 主軸至工作臺中心距離 |
85-535mm |
| 兩主軸間距離 |
220-1070mm |
| 工作臺面至主軸中心距離 |
163mm(198mm) |
| 工作臺分割角度 |
0/45/90/135˚ |
| 最大載重量 |
2500kg |
| 加工範圍 |
| 工件最大工件範圍 |
四面加工
720x720x235mm
|
| 工件最小工件範圍 |
四面加工
100x100x10mm
|
| 倒角範圍 |
MaxC10 100-600 |
| 銑刀規格 |
250mm |
| 進給 |
|
快速押送(X,Y,Z軸)
|
10x8x8m/min
|
| 切削進給速度 |
1-5000mm/min |
| 手動進給 |
1-1500mm/min |
| 馬達規格 |
| 主軸馬達 |
25Hp |
| X軸 |
5.5kw |
| Y軸 |
4.0kw |
| Z軸 |
4.0kw |
| 其它 |
| 機械總重 |
12700kg |
| 機械佔地面積（寬ｘ長ｘ高） |
4200X3900X2600 |
| 標準附屬品 |
|
１.FANUC 0I-MF系統+觸控螢幕+人機對話系統
２.旋轉工作檯 x 1式
３.螺旋式自動清屑裝置
４.工具一式
５.半罩式板金
６.壓棒圓盤
７.工件測定裝置
８.工件定寸裝置
９.鐵屑吹氣裝置
10.照明裝置
11.三色指示燈
|
| 特別附屬品 |
|
1.QR-CODE自動判讀功能
2.變壓器電源
3.主軸冷卻裝置
4.電氣箱冷卻機
|
|
|
|
|
|
|
|
